外装式电动滚筒的型式代号:
    由于外装式电动滚筒在我国乃至世界上尚属于带式传送机的新型驱动装置，我国电动滚筒行业尚未制订统一的产品型式代号。生产外装式电动滚筒的厂家很多，各厂家的代号不尽相同，而且差别较大，我公司根据JB/T7330-94标准，设计开发了定轴齿轮，摆线针轮，行星齿轮三种传动型式的外装式电动滚筒，其代号如下 ：

注：按JB/T7330-94标准，配用隔爆电机代号为B，带逆止器代号为N。
外装式电动滚筒的传动结构：
    （1）YDW型为两级减速的定轴齿轮传动结构，根据需要也可制造成三级减速（0.08～0.63米/秒之间的低带速），齿形，齿轮精度，齿轮材质一般和普通电动滚筒相同。由于定轴齿轮传动属于老产品，故选用的相对较少。
    （2）YZW型为摆线针轮传动结构的外装式电动滚筒，这是由一级硬齿面的针齿壳输出的摆线针轮减速机构，转动啮合件为轴承钢制造，硬度达HRC58-62.由于该产品具有如下优点，故为我公司主导产品。
    摆线针轮传动具有如下优点：
    ①输出扭矩大，承载能力大，适于配用11KW-75KW大功率；
    ②寿命长，比定轴齿轮传动可提高2倍以上。
    但摆线传动要求制造精度高，某些零件需专用设备，制造成本高。
    （3）YTW型为硬齿面行星齿轮传动，采用 NGW原理，其设计与使用寿命均优于其他型号，该产品是大功率（18.5~160KW）带式输送最理想的新型驱动装置。
安装形式及示意图：

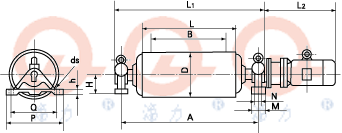

电机悬臂式Ⅰ型（见图1、表1）

                                图1

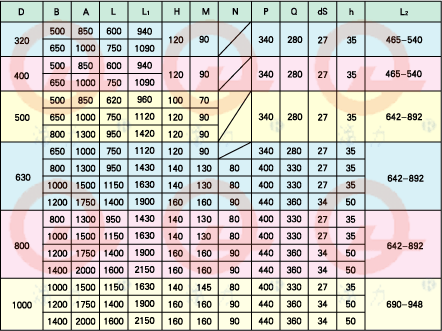

                                 表1

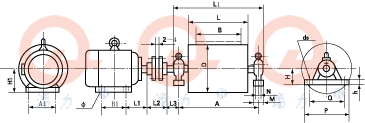

电机具有安装支座Ⅱ型（见图2、表2）

                             图2

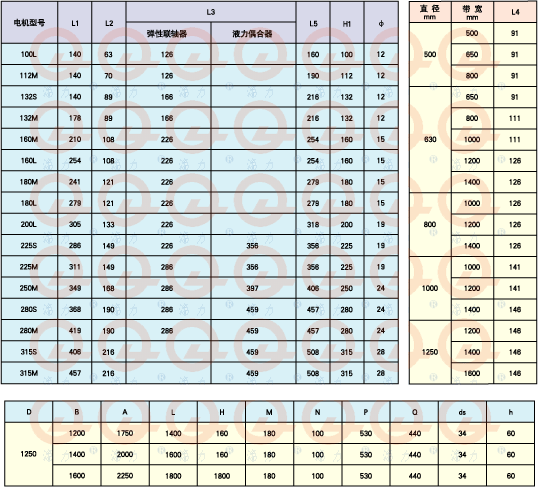

                             表2
 注：500-1000筒体及支座部分的安装尺寸见表1

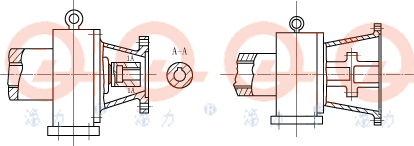

外装式电动滚筒与电机的联接方式：
    （1）YZW型电机悬臂式摆线针轮传动的外装式电动滚筒一般采用套筒式联轴器联接，YDW型电机悬臂式定轴齿轮传动的外装式电动滚筒一般采用对开式联轴器联接。随着外装式电动滚筒的不断革新与技术进步，我公司将根据用户要求对联接方式进行改进，以达到最佳传动效果。
    （2）电机具有安装支座的外装式电动滚筒因配用功率较大（一般在45KW-160KW之间），应选用弹性联轴器或液力耦合器联接。其电机、弹性柱销联轴器及液力耦合器的配用，可根据配用电机功率选型。

外装式电动滚筒的附加功能：
    （1）更适合于筒体包胶或其他覆层。因为主要热源电机已移至筒体外面，电机的散热可以不受包胶的影响。
    （2）可以方便的改成隔爆型电动滚筒。只需将普通电机更换成隔爆型电机即可，并按隔爆电机要求引入电源和进行维护。
    （3）也可以配用调速电机，用于皮带机需要调速的特殊场合，安装形式采用Ⅱ型（即电机具有安装支座）。
